[Spring] 스프링 MVC 1편 - 백엔드 웹 개발 핵심 기술 섹션5 스프링 MVC - 구조 이해

본 내용은 인프런 김영한T 스프링 MVC 1편 - 백엔드 웹 개발 핵심 기술 강의를 정리한 내용입니다:)

[Spring] 스프링 MVC 1편 - 백엔드 웹 개발 핵심 기술 섹션5 스프링 MVC - 구조 이해

◼️ 스프링 MVC 전체 구조

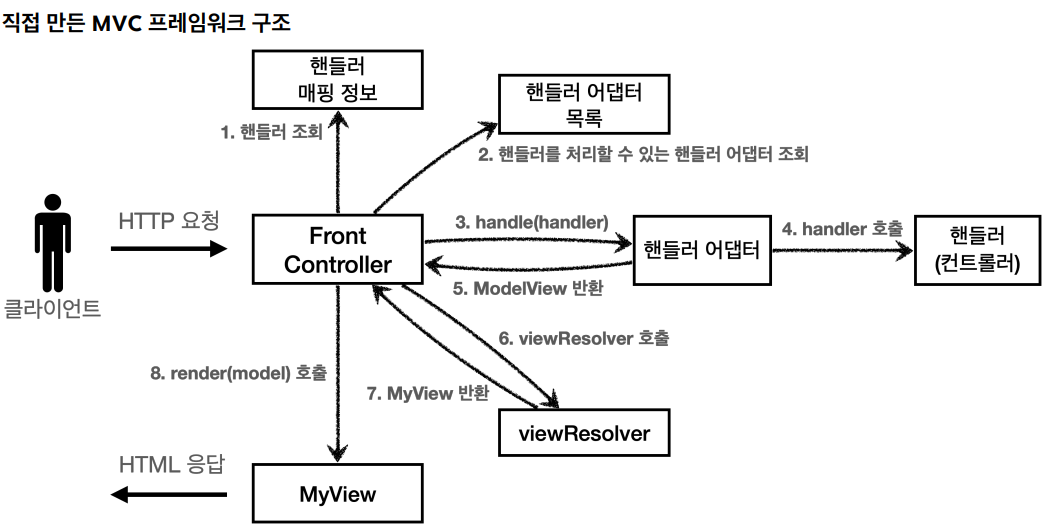

직접 만든 MVC 구조

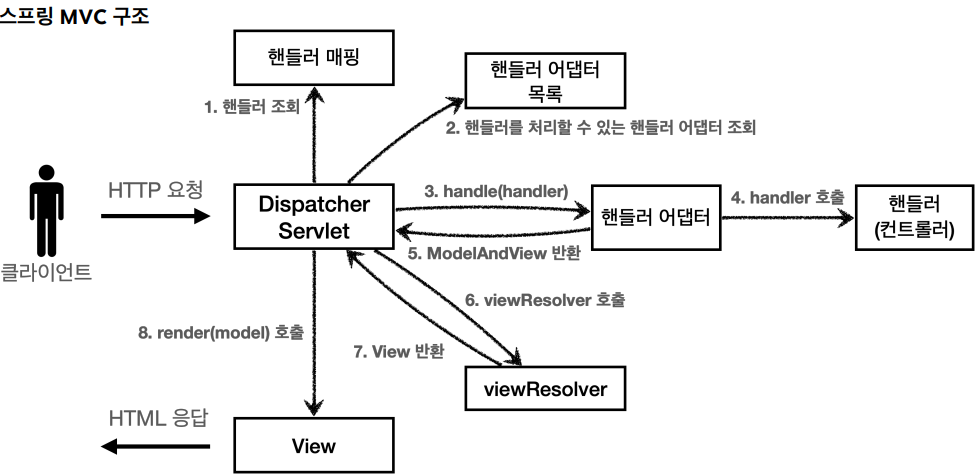

스프링 MVC 구조

🟢 DispatcherServlet

• 스프링 MVC 핵심, 웹 요청 처리 주체
• 스프링 MVC의 프론트 컨트롤러
• 스프링 부트는 내부적으로 DispatcherServlet을 자동으로 등록하고, 모든 경로(/)에 대해 매핑

🟢 DispatcherServlet 구조

DispatcherServlet → FrameworkServlet → HttpServletBean → HttpServlet // 상속구조



🟢 DispatcherServlet 요청 흐름

1. 서블릿이 호출되면 HttpServlet 이 제공하는 service() 가 호출됨
2. 스프링 MVC는 DispatcherServlet 의 부모인 FrameworkServlet 에서 service() 를 오버라이드 해 두었음
3. FrameworkServlet.service() 를 시작으로 여러 메서드가 호출되면서 DispatcherServlet.doDispatch() 가 호출됨
4. DispatcherServlet 핵심은 doDispatch(). 여기서 핸들러 조회~뷰 렌더링 과정 진행

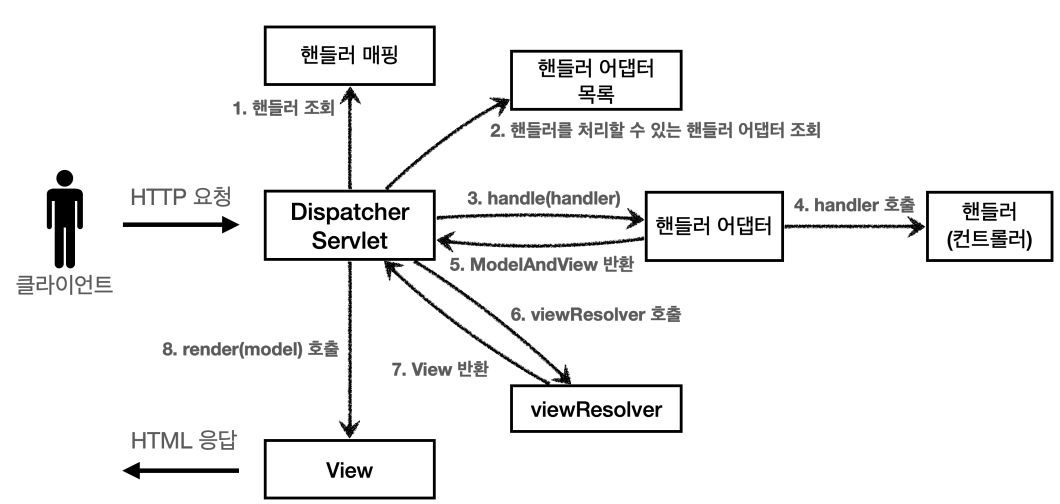

🟢 동작 구조

1. 핸들러 조회: 핸들러 매핑을 통해 요청 URL에 매핑된 핸들러(컨트롤러)를 조회
2. 핸들러 어댑터 조회: 핸들러를 실행할 수 있는 핸들러 어댑터를 조회
3. 핸들러 어댑터 실행: 핸들러 어댑터를 실행
4. 핸들러 실행: 핸들러 어댑터가 실제 핸들러를 실행
5. ModelAndView 반환: 핸들러 어댑터는 핸들러가 반환하는 정보를 ModelAndView로 변환해서 반환
6. viewResolver 호출: 뷰 리졸버를 찾고 실행 (JSP의 경우 InternalResourceViewResolver 가 자동 등록되고 사용됨)
7. View 반환: 뷰 리졸버는 뷰의 논리 이름을 물리 이름으로 바꾸고, 렌더링 역할을 담당하는 뷰 객체를 반환. (JSP의 경우 InternalResourceView(JstlView) 를 반환하는데, 내부에 forward() 로직이 있음)
8. 뷰 렌더링: 뷰를 렌더링

🟢 주요 인터페이스

• 핸들러 매핑: org.springframework.web.servlet.HandlerMapping
• 핸들러 어댑터: org.springframework.web.servlet.HandlerAdapter
• 뷰 리졸버: org.springframework.web.servlet.ViewResolver
• 뷰: org.springframework.web.servlet.View

◼️ 핸들러 매핑과 핸들러 어댑터

과거 스프링은 Controller 인터페이스를 지원했다.간단하게 사용해보자.

@Component("/springmvc/old-controller")
public class OldController implements Controller {
    @Override
    public ModelAndView handleRequest(HttpServletRequest request, HttpServletResponse response)
    throws Exception {
        System.out.println("OldController.handleRequest");
        return null;
    }
}

@Component를 통해, 이 컨트롤러는 /springmvc/old-controller 라는 이름의 스프링 빈으로 등록되었다.URL을 빈의 이름으로  매핑했다. 위 링크로 서버를 켜고 접속해보면 콘솔에 OldController.handleRequest 이 출력된다.컨트롤러가 호출된 것을 알 수 있다.



그럼 컨트롤러는 어떻게 호출된걸까?

1. HandlerMapping(핸들러 매핑) 핸들러 매핑에서 이 컨트롤러를 찾을 수 있어야 한다. 위 코드에선, 스프링 빈의 이름으로 핸들러를 찾을 수 있는 핸들러 매핑이 필요하다.
2. HandlerAdapter(핸들러 어댑터) 핸들러 매핑을 통해서 찾은 핸들러를 실행할 수 있는 핸들러 어댑터가 필요하다. 위 코드에선, Controller 인터페이스를 실행할 수 있는 핸들러 어댑터를 찾고 실행해야 한다.

스프링은 이미 필요한 핸들러 매핑과 핸들러 어댑터를 대부분 구현해두었다. 개발자가 직접 핸들러 매핑과 핸들러 어댑 터를 만드는 일은 거의 없다.



🟢 스프링 부트가 자동 등록하는 핸들러 매핑과 핸들러 어댑터

• HandlerMapping
  • RequestMappingHandlerMapping : 애노테이션 기반의 컨트롤러인 @RequestMapping에서 사용
  • BeanNameUrlHandlerMapping : 스프링 빈의 이름으로 핸들러를 찾는다.
• HandlerAdapter
  • RequestMappingHandlerAdapter : 애노테이션 기반의 컨트롤러인 @RequestMapping에서 사용
  • HttpRequestHandlerAdapter : HttpRequestHandler 처리
  • SimpleControllerHandlerAdapter : Controller 인터페이스(애노테이션X, 과거에 사용) 처리

다시 위 예시를 보고 흐름을 따라보자.



🔶 Controller 인터페이스 실행흐름

1. 먼저 빈 이름으로 핸들러를 찾는 BeanNameUrlHandlerMapping가 동작하고 핸들러 OldController가 반환된다.
2. 그 후 디스패치 서블릿이 컨트롤러 인터페이스를 담당하는 SimpleControllerHandlerAdapter를 조회하고,이 HandlerAdapter의 supports()를 호출한다. (handler instanceof Controller이므로 지원대상이된다.)
3.  SimpleControllerHandlerAdapter 는 핸들러인 OldController 를 내부에서 실행하고, 그 결과를 반환한다.

🟢 HttpRequestHandler

@Component("/springmvc/request-handler")
public class MyHttpRequestHandler implements HttpRequestHandler {
     @Override
     public void handleRequest(HttpServletRequest request, HttpServletResponse
    response) throws ServletException, IOException {
         System.out.println("MyHttpRequestHandler.handleRequest");
     }
}

서블릿과 가장 유사한 형태의 핸들러 HttpRequestHandler 를 사용해보자.



🔶 HttpRequestHandler 인터페이스 실행흐름

1. 먼저 빈 이름으로 핸들러를 찾는 BeanNameUrlHandlerMapping가 동작하고 핸들러 MyHttpRequestHandler 가 반환된다.
2. 그 후 디스패치 서블릿이 MyHttpRequestHandler를 담당하는 HttpRequestHandlerAdapter를 조회하고,이 HandlerAdapter의 supports()를 호출한다. (handler instanceof HttpRequestHandler 이므로 지원대상이된다.)
3.  HttpRequestHandlerAdapter는 핸들러인 MyHttpRequestHandler 를 내부에서 실행하고, 그 결과를 반환한다.

🟢 @RequestMapping

최근 대부분 핸들러 매핑과 어댑터를 RequestMappingHandlerMapping , RequestMappingHandlerAdapter 을 사용한다.

◼️ 뷰 리졸버

🟢 스프링 부트 자동 등록 뷰 리졸버 (순서대로 호출)

1. BeanNameViewResolver : 빈 이름으로 뷰를 찾아서 반환. (예: 엑셀 파일 생성 기능 에 사용)
2. InternalResourceViewResolver : JSP를 처리할 수 있는 뷰를 반환

실습

@Component("/springmvc/old-controller")
public class OldController implements Controller {
    @Override
    public ModelAndView handleRequest(HttpServletRequest request, HttpServletResponse response)
    throws Exception {
        System.out.println("OldController.handleRequest");
        return new ModelAndView("new-form"); // 수정된 부분 !!!
    }
}

View를 사용할 수 있도록 return 코드를 수정했다. URL을 실행해보면 컨트롤러는 정상 호출되지만, Whitelabel Error Page 오류 가 발생한다.



application.properties에 아래를 추가하고 다시실행하면, 화면이 정상 출력된다.

spring.mvc.view.prefix=/WEB-INF/views/
spring.mvc.view.suffix=.jsp



작동방식을 보자.

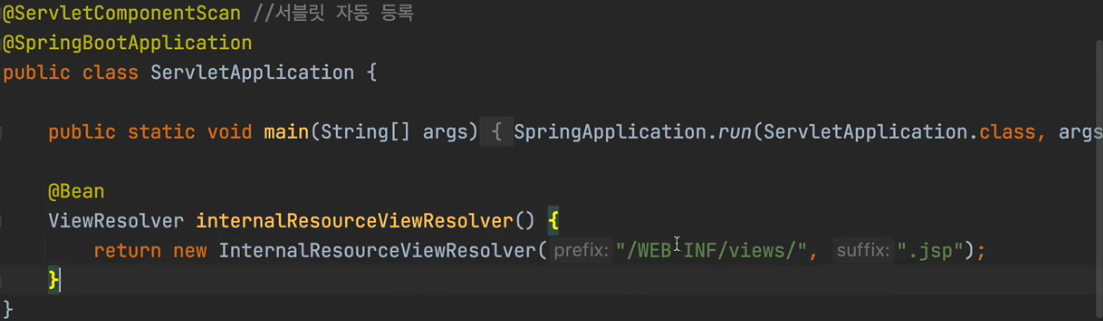

위와같이 등록하면, 스프링은 아래처럼 자동으로 등록해준다.

이해를 돕기위해 쓴것이고, 실제로 ViewResolver등록은 스프링이 자동으로 해준다.



1. 핸들러 어댑터 호출 및 논리 뷰 이름 획득: 클라이언트 요청이 들어오면, Spring MVC 핸들러 매핑.요청을 처리한 후, 컨트롤러는 논리뷰 이름 반환  'new-form'
2. ViewResolver 호출:  'new-form' 스프링 빈으로 등록X → InternalResourceViewResolver 호출
3. InternalResourceViewResolver: 이 리졸버는 논리 뷰 → 실제 뷰 경로. InternalResourceView 객체 반환.
4. InternalResourceView: JSP처럼 포워드 forward() 를 호출해서 처리할 수 있는 경우에 사용 (렌더링,JSP파일 실행)
5. view.render(): InternalResourceView는 render() 메서드로 JSP 파일 실행.

🪄 InternalResourceViewResolver 는 만약 JSTL 라이브러리가 있으면 JstlView 를 반환한다. (InternalResourceView 상속,약간의 기능 추가)
JSP는 forward()를 통해서 해당 JSP로 이동(실행)→렌더링된다. JSP를 제외한 나머지 뷰 템플릿들은 forward() 과정 없이 바로 렌더링 된다.

◼️ 스프링 MVC - 시작하기

🟢 @RequestMapping

• RequestMappingHandlerMapping
• RequestMappingHandlerAdapter
• 실무에서는 이 방식의 어노테이션 컨트롤러를 99.9% 사용

@Controller // 스프링이 자동으로 스프링 빈으로 등록 (내부에 @Component 존재)
public class SpringMemberFormControllerV1 {
     @RequestMapping("/springmvc/v1/members/new-form") // URL-메서드 매핑
     public ModelAndView process() {
    	 return new ModelAndView("new-form"); // 모델과 뷰 정보 담아 반환
     }
}

컴포넌트 스캔 X 스프링 빈으로 직접 등록 방법

@Bean
SpringMemberFormControllerV1 springMemberFormControllerV1() {
    return new SpringMemberFormControllerV1();
}

@RequestMapping
public class SpringMemberFormControllerV1 {
     @RequestMapping("/springmvc/v1/members/new-form") // URL-메서드 매핑
     public ModelAndView process() {
    	 return new ModelAndView("new-form"); // 모델과 뷰 정보 담아 반환
     }
}

🪄 스프링 부트 3.0(스프링 프레임워크 6.0)부터는 클래스 레벨에 @RequestMapping 이 있어도 스프링 컨트롤러로 인 식하지 않는다. 오직 @Controller 가 있어야 스프링 컨트롤러로 인식한다.

회원 저장

@Controller
public class SpringMemberSaveControllerV1 {
     private MemberRepository memberRepository = MemberRepository.getInstance();
     @RequestMapping("/springmvc/v1/members/save")
     public ModelAndView process(HttpServletRequest request, HttpServletResponse response) {
         String username = request.getParameter("username");
         int age = Integer.parseInt(request.getParameter("age"));
         Member member = new Member(username, age);
         System.out.println("member = " + member);
         memberRepository.save(member);
         ModelAndView mv = new ModelAndView("save-result");
         mv.addObject("member", member);
         return mv;
     }
}

참고로, ModelAndView 를 통해 Model 데이터를 추가할 때는 addObject() 를 사용한다. 이 데이터는 이후 뷰를 렌더링 할 때 사용한다.

◼️ 스프링 MVC - 컨트롤러 통합

클래스 레벨에 @RequestMapping 을 두면 메서드 레벨과 조합이 된다.이를통해 중복을 줄일 수 있다.

@RequestMapping("/springmvc/v2/members")
public class SpringMemberControllerV2 {
    //메서드 레벨 @RequestMapping("/new-form") => /springmvc/v2/members/new-form
}

◼️ 스프링 MVC - 실용적인 방식

/**
 * v3
 * Model 도입
 * ViewName 직접 반환
 * @RequestParam 사용
 * @RequestMapping -> @GetMapping, @PostMapping
 */
@Controller
@RequestMapping("/springmvc/v3/members")
public class SpringMemberControllerV3 {
     private MemberRepository memberRepository = MemberRepository.getInstance();
     @GetMapping("/new-form")
         public String newForm() {
             return "new-form";
         }
}

@PostMapping("/save")
 public String save(
 @RequestParam("username") String username,
 @RequestParam("age") int age,
 Model model) {
     Member member = new Member(username, age);
     memberRepository.save(member);
     model.addAttribute("member", member);
     return "save-result";
 }



🟢 위 코드에서 개선된 사항

• Model 파라미터: save() , members() 를 보면, Model을 파라미터로 받음
• ViewName 직접 반환: ModelandView가 아닌 뷰의 논리 이름을 반환
• @RequestParam 사용: 스프링은 HTTP 요청 파라미터를 @RequestParam 으로 받을 수 있음
•  @GetMapping , @PostMapping: @GetMapping...etc 코드는 @RequestMapping 애노테이션을 내부에 가지고 있음
